光伏直流防雷配电柜
  • 光伏直流防雷配电柜

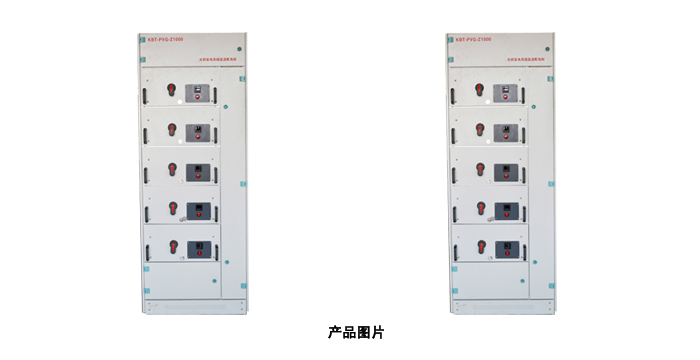

光伏直流防雷配电柜

详细介绍:

产品简介

根据大型光伏发电系统的特点,结合我公司在光伏配电系统中的配套经验,参照当前主流配电柜的主要结构型式,我公司自发研制、开发了KBT-PVG/Z系列光伏直流防雷配电柜。该配电柜为户内安装,开启式双面维护的直流配电装置。配电柜的基本结构采用冷扎钢板及角钢焊接组合而成。柜前有门,柜面上方有仪表板,为可开启的小门,可装设指示仪表。并列拼装的柜与柜间加有隔板,减少了由于单柜内因故障而扩大事故的可能。多柜并列时,始端柜与终端柜的左右两侧,可加装防护板。
本系列配电柜适用于最高额定工作电压至直流1000V、最大额定电流2000V的各种容量等级的光伏发电系统。作为二、三级汇流之用,也可通过控制器直接供直流充电站及各种直流负载使用,广泛应用于大中型光伏发电系统和其它直流配电系统,可充分满足市场各类型的应用要求。
产品符合IEC60439-1、IEC60529和60947及GB7251.1-2005等国际国内标准。

性能特点
◆ 采用ABB、Schneider等国际、国内知名品牌断路器和元件组合成功能单元,具有优良的技术性能,安全可靠。
◆ 可分别组成各种标准单元模块,供客户任意选用组装。
◆ 采用区域之间的隔离以及功能单元进线和出现之间的相互隔离,有效的加强安全防护性能。
◆ 组合装配式结构,框架的全部结构件均用螺丝坚固连接,框架及门、面板均经磷化处理后静电喷塑处理,不喷塑部件全部镀锌并经纯化处理。能满足各种元件的要求并能符合不同工作环境,达到相应的防护等级。
◆ 骨架采用优质钢板,骨架上可带有模数为25mm的孔,可供各种用途扩展,进线方式有上、下侧进线两种方式。
◆ 分断能力高、动热稳定性好,电气方案组合灵活方便、实用性强,主要参数达到国际先进水平。
◆ 重量轻,机械强度和装配精度高,外形美观。


外形尺寸
◆ 推荐高度:1800,2200mm
◆ 推荐宽度:600,800,1000,1200mm
◆ 推荐深度:600,800,1000 mm

 主要技术参数
◆ 额定绝缘电压:1000VC
◆ 最高直流工作电压:1000VDC
◆ 直流正常工作电压:0-850VDC
◆ 过电压等级:IV级
◆ 污染等级:3级
◆ 最大输出额定电流:2000A
◆ 额定极限短路分断能力(3级串联DC750V):50KA
◆ 柜壳防护等级:IP20至IP54。
